Objectif

La transition énergétique a trouvé dans l’éco-quartier Flaubert à Grenoble son territoire d’expérimentation de la ville de demain.

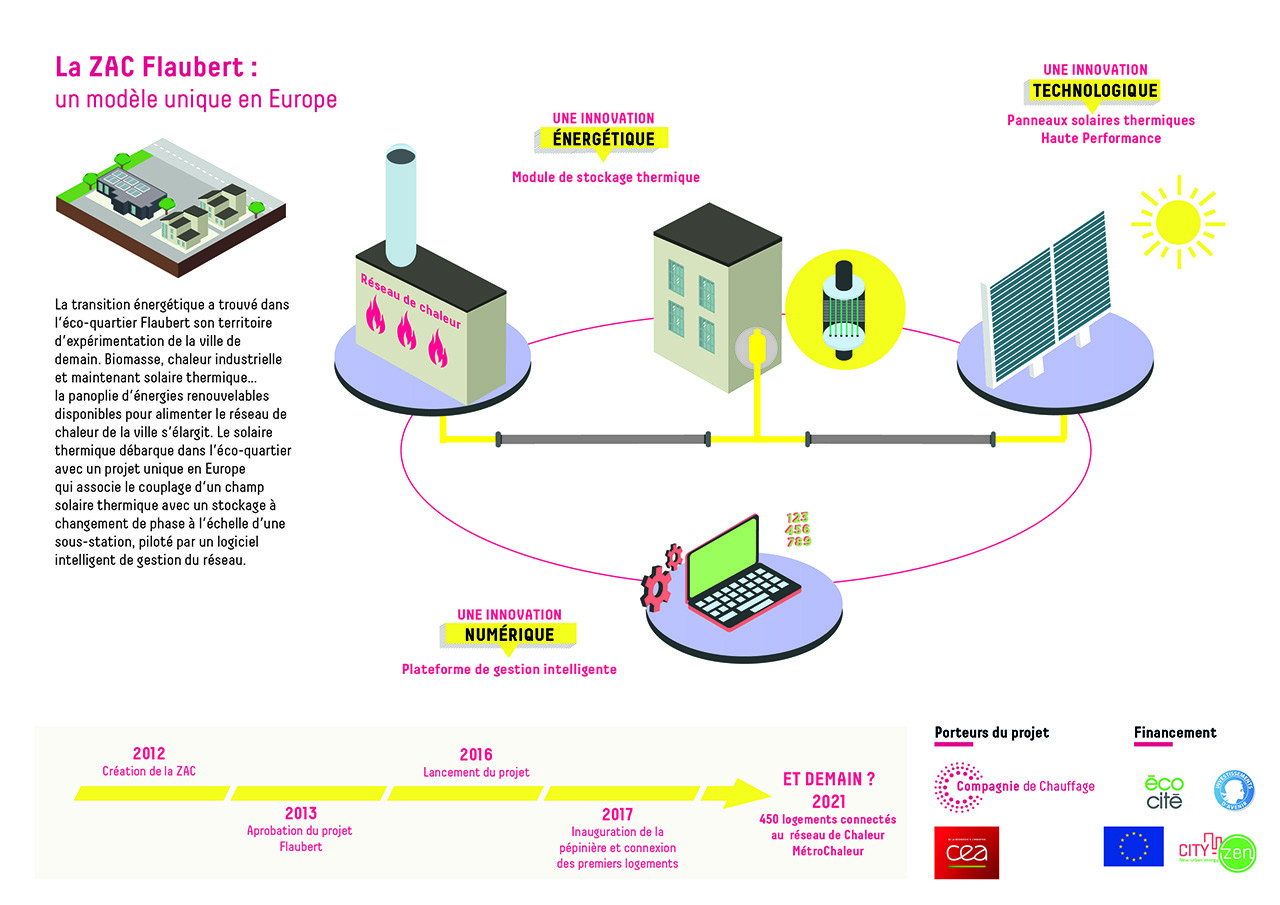

Le réseau de chaleur de 4e génération s’implante dans l’éco-quartier avec un projet unique en Europe qui associe une triple innovation : énergétique, technologique et numérique.

L’objectif : limiter le recours aux énergies fossiles pour alimenter le réseau de chaleur.

Description

176m² de panneaux solaires thermiques alimentent ce réseau de chaleur écologiquement vertueux pour couvrir les besoins en chauffage. Afin de gérer le décalage entre la production de l’énergie solaire pendant la journée et son utilisation lors des pics de consommation, l’énergie solaire est conservée dans un module de stockage conçu et fabriqué localement.

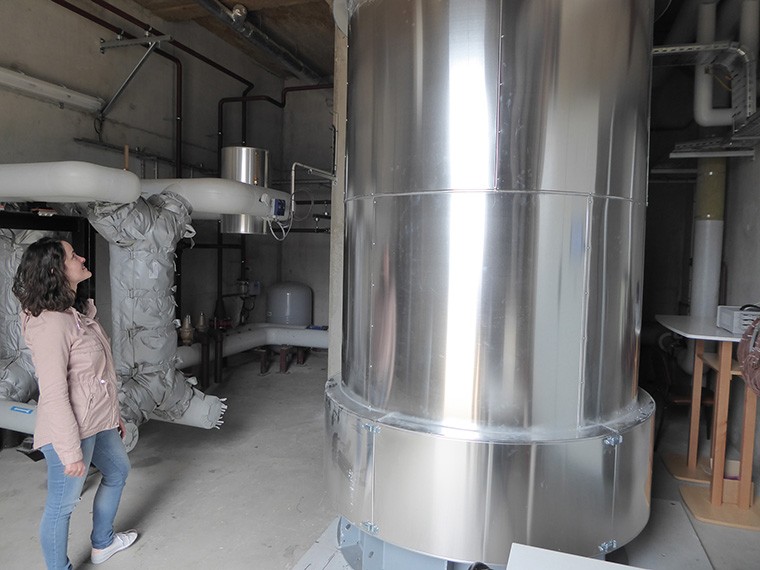

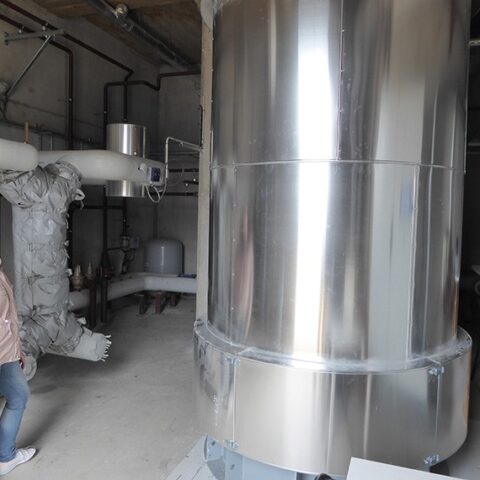

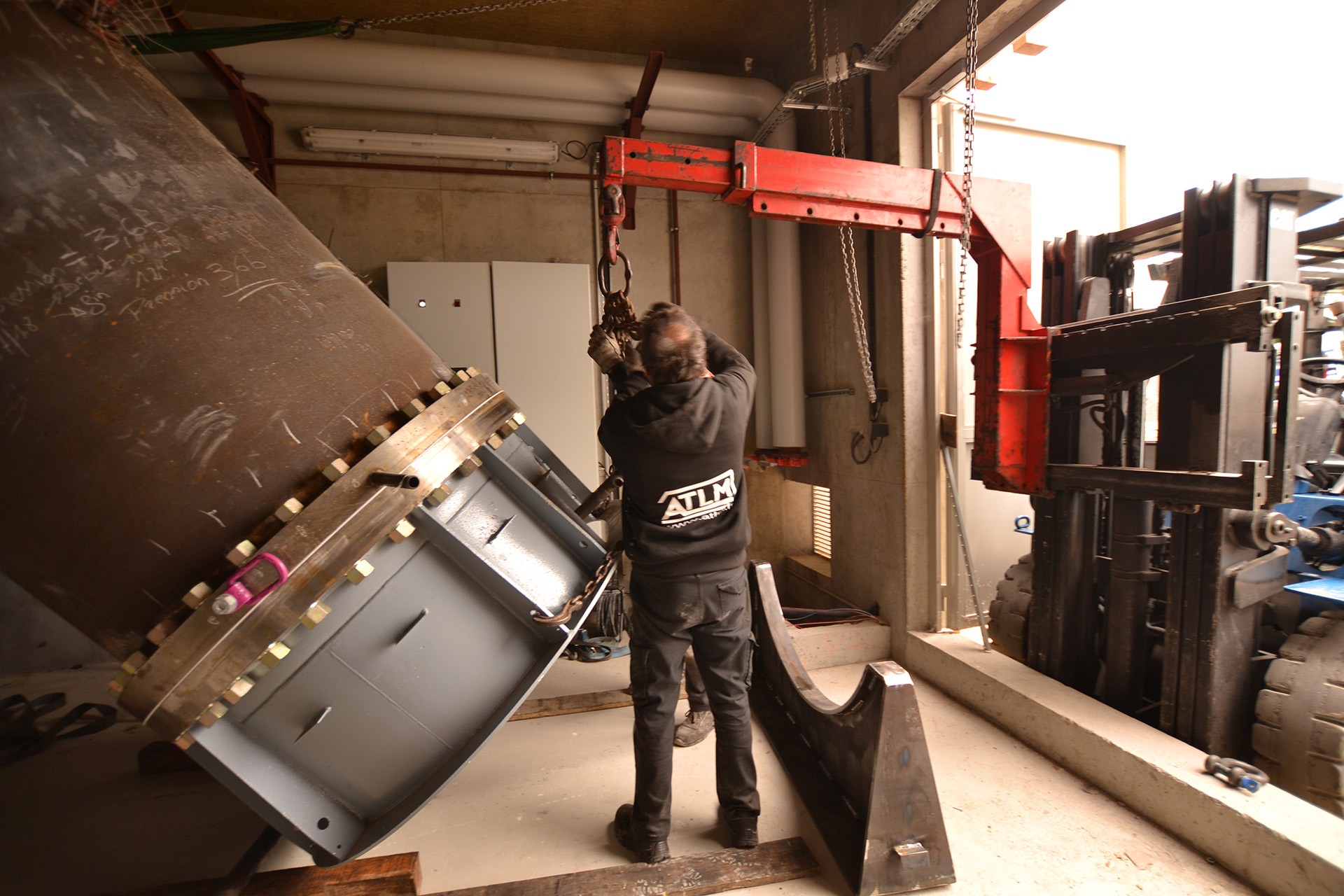

Ce module de stockage d’énergie par matériau à changement de phase offre une densité de stockage énergétique élevée et permet de lisser l’appel de puissance sur la journée.

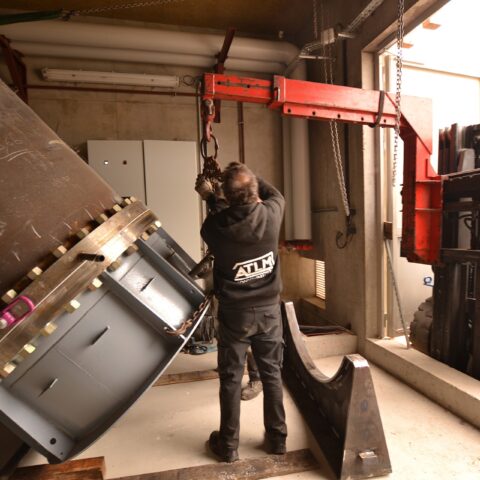

Le stockage est constitué de tubes dans lesquels l’eau chaude circule, ce qui permet à la paraffine, matériau à changement de phase utilisé dans le cadre de cette démonstration, de passer de l’état solide à l’état liquide captant la chaleur disponible. A l’inverse si le fluide est froid, la paraffine en se solidifiant, cède sa chaleur. L’intérêt de cette technologie réside dans la « densité thermique » offerte : moins de place pour stocker plus d’énergie.

Une plateforme de gestion intelligente de l’énergie gère de façon autonome la production, la distribution et la demande d’énergie, y compris le recours au chauffage urbain principal si les besoins vont au-delà des capacités de production locales. Ce logiciel s’appuie également sur l’inertie thermique des bâtiments pour optimiser l’utilisation des énergies disponibles et du stockage.

Effets

L’intégration de ce nouveau concept de production et de distribution d’énergie dans l’infrastructure existante du réseau chauffage urbain est un point clé du projet. En effet, le transport de fortes quantités d’énergie par un réseau à « haute pression », couplé à une distribution locale en « basse pression » est une solution qui présente de sérieux atouts. Cela ouvre tout d’abord l’accès à des gisements énergétiques renouvelables très importants. Cette solution offre aussi une stabilité du prix de la chaleur sur le long terme et n’entraine pas de surcout pour l’usager final. Les pertes thermiques sur le réseau de distribution sont également réduites. Enfin, l’empreinte carbone est limitée grâce à l’utilisation du solaire, source d’énergie renouvelable inépuisable.

Financement

Total investissement : 4,9 M€

Subventions :

·       Ecocité 2 : 1 300 k€

·       City Zen : 670 k€

Valeur ajoutée de l'Epl

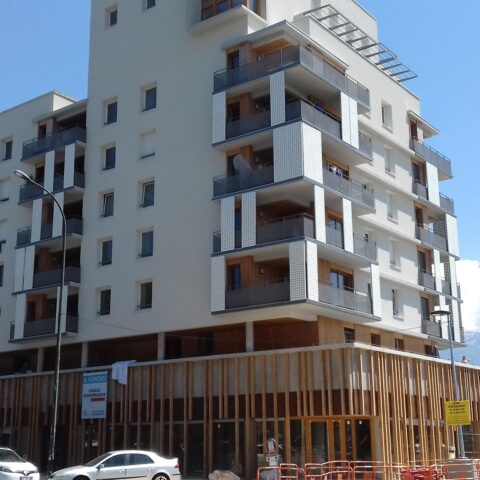

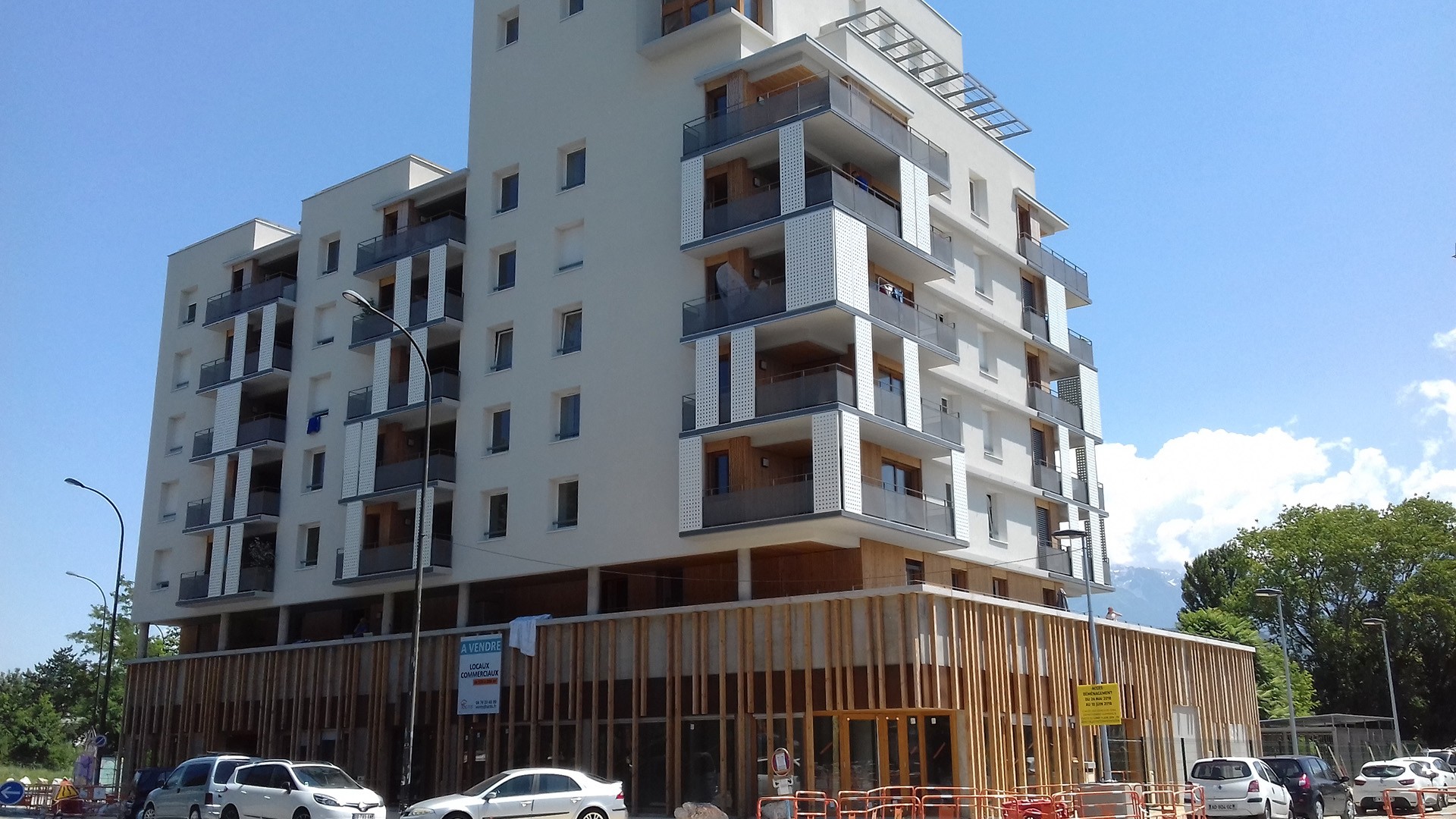

Le développement du nouveau quartier Flaubert à Grenoble, composé de bâtiments à Haute Performance Energétique, constituait une réelle opportunité pour la mise en œuvre d’un réseau Basse Pression innovant. La Compagnie, forte de son expérience d’exploitant du second réseau de chaleur français, a souhaité poursuivre sa démarche d’innovation technologique et de recours aux énergies faiblement carbonées. Ceci s’est traduit par la mise en œuvre d’un nouveau concept de réseau de chaleur. Les innovations proposées (panneaux solaires haute performance, stockage thermique et gestion intelligente) sont développées dans le cadre de la collaboration Recherche & Développement entre la Compagnie de Chauffage et le CEA.

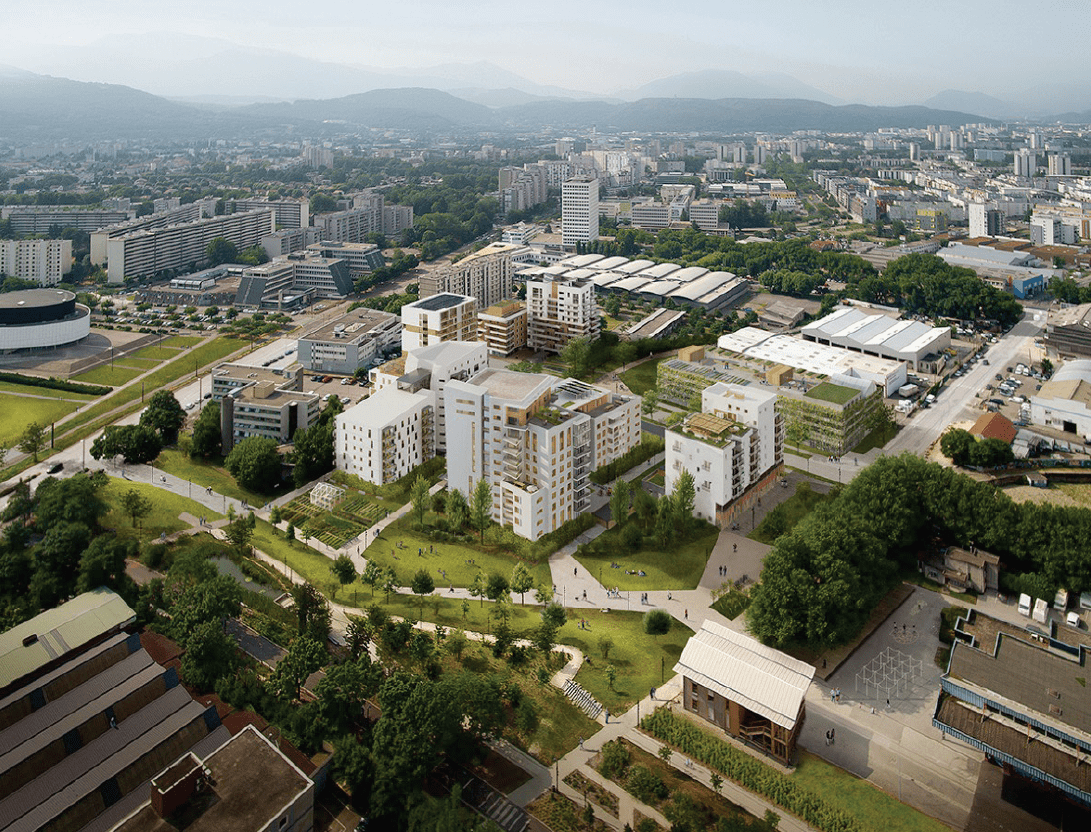

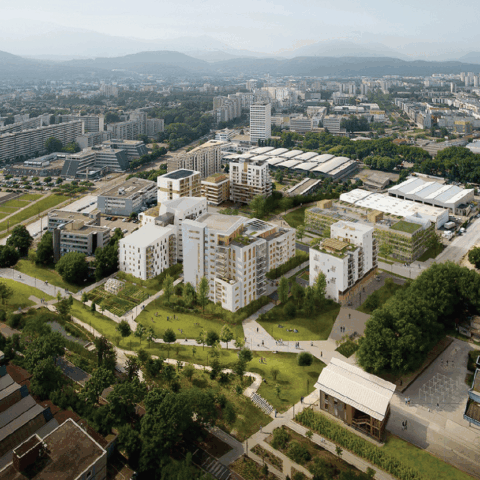

Situé à Grenoble, le quartier Flaubert se voit comme un « quartier du futur » et porte avec lui de grandes ambitions : se transformer en un éco-quartier symbole du projet de la ville en transition. Grâce à cette expérimentation de chauffage écologique, très faible en émissions de CO2, le réseau devient intelligent pour optimiser les consommations énergétiques des bâtiments et de ses habitants. Ce démonstrateur permet ainsi de tester sur un réseau de chaleur réel des solutions innovantes pour mobiliser toujours plus d’énergies renouvelables.

Ce réseau de chaleur de 4e génération, associé à une démarche d’aménagement urbain, de respect de l’environnement, de politique de l’habitat et de participation, avec la mise en place d’une concertation auprès des habitants, soutient le renouvellement urbain et la démarche éco-responsable et citoyenne de la ville de Grenoble. Hakim Sabri, Adjoint aux Finances, Ville de Grenoble

Quelques chiffres



·    Le projet :

o   176m² de panneaux solaires pour alimenter le quartier

o   Production de 100MWh/an grâce aux panneaux solaires

o   Haute capacité de stockage : 180kWh

o   450 logements supplémentaires connectés au réseau en 2021

·       Le réseau de chaleur :

o   2e réseau de France

o   177km de réseau alimentant près de 100 000 équivalents-logements

o   65% d’énergies renouvelables et de récupération (2018) avec un objectif de 100% en 2033
